供电系统设备布局设计和安装过程，实际上是把已采购的供电设备按照已经设计确定的供电方案进行最后安装集成的过程，供电设备能否正常运行，其功能是否能正常发挥，供电方案的设计功能是否能实现设计要求，在很大程度上取决于在机房建设阶段的设备布局设计和安装工程。

　　10.1供配电系统设备布局设计与安装工作的要求

　　供电系统设备布局设计和安装质量对供电系统的功能和供电质量的影响主要表现在系统的可用性、可维护性、节能效果、可扩展升级能力、可修复和可快速修复能力等功能，这些功能可能因为设备布局不当和安装质量问题而受到影响，甚至是很严重的影响使系统失去某些重要的功能

　　(1) 系统的可修复要求

　　在本文第二篇中讲到“可修复和可快速修复功能是提高系统可用性的关键”，但是，在机房建设阶段由于设备布局设计不当和安装质量问题而使系统变为不可修复的现象屡见不鲜。诸如：

　　电缆繁杂，走线混乱，铺设不规范，一旦系统运行后线缆出问题(例如线缆拥挤或鼠咬)，很难查找和更换，当机架扩展需要增设线缆时，会使问题变得更复杂。线缆本来是一个典型的最简单的模块，但在这里却失去了模块化可修复功能;

　　设备内的部件如变压器，通常是安装在配电机柜或专用机柜中，但系统运行后因机架空间限制施展安装工具，一旦发现变压器有质量问题、故障或安装错误时，要改动接线或整体更换都变得不可能;

　　设备布局不当，设备周围没有考虑需要设备运输和修复的空间，不但无法动用运输工具移动更换，就连现场修复因无法开门，或空间很小，使得维护人员无法操作，从而延长修复时间，或者无法修复。

　　(2) 系统的可改造和可升级功能要求

　　在机房规划设计和建设中，供电系统的设备布局设计和安装工程必须为系统的可改造和升级功能提供必要的条件，主要体现在以下几个方面：

　　交流能源输入主电路供配电设备(包括输入变压器、油机、双路互投、配电)及相应的电缆，通常应按预期的最终容量一次配置到位，因为一旦需要扩容改造，在空间位置、布局和扩容改造工程实施可行性方面，都存在着意想不到的困难;

　　各级配电设施，包括各级配电柜(包括主输入、空调、照明及辅助)，都要留有足够的备用路数、开关和插座;

　　所有的供配电设施，包括输入输出配电、电池、功率线缆铺设管道或桥架等，在布局上都要留有适当的扩容备用空间，并考虑扩容改造实施的可行性;

　　尽可能采用模块化布局和模块化设备，例如模块化UPS、可在线拔插的配电插座、模块化布线等。

　　重要设备和环节，为了便于扩容改造，应在适当的位置配置隔离开关，维修旁路等。

　　(3)系统的可维护功能要求

　　维护人员可以很方便的通过系统管理功能了解系统和设备的运行状态，并在系统状态参数的分析基础上指导调整维护工作。维护人员需要随时掌握的主要环节和设备的状态数据包括：交流输入状态参数;UPS输入输出状态参数;电池状态参数;UPS系统过程状态及报警显示;维护人员应该能够通过按键或薄膜开关很方便地完成控制或设置功能;

　　为了实现对供电系统的可维护功能，在供电系统布局设计和安装工作中，除留有足够的维护空间之外，还应该注意提供对系统和设备进行特殊测试的条件，诸如对设备特定部位和线缆节点的温度测量，以及在系统特定部位的电压和电流的验证性测量。通常情况下，由于设备布局不当或线缆连接不规范，使得这些测量无法进行。

　　(4)系统的故障隔离功能要求

　　在数据中心供电系统中，经常发生的一种故障现象是，当某一设备因设备故障或人为操作(例如测量时)误动作而发生短路现象时，该设备(环节)的继电保护没有动作之前，上游继电保护先动作，致使局部故障造成大面积的供电中断。这种现象是由于各级继电保护的器件容量或保护特性选择不当，不能把故障限制在发生故障的设备(环节)，也就是说，不具备故障隔离功能。有关系统级联继电保护的详细内容将在本节下面“10.2配电级联保护和断路器的选择”中做专门论述。

　　[NT:PAGE=供配电系统设备布局设计与安装工作的要求$]

　　10.2 配电级联保护和断路器的选择

　　供电系统各级配电环节是靠断路器的热保护功能来实现线路过流和短路保护的，前面讲到的系统故障隔离功能则是靠正确地设计和选择断路器的规格和性能来实现的。为了能正确的选择断路器，关键是了解断路器的脱扣原理，并在此基础上正确地选择合适的断路器。

　　(1)断路器脱扣技术

　　断路器的保护功能是通过动静触头的接触和断开实现的，而动静触头的接触和断开又伴随着燃弧和熄弧过程。

　　当负载发生大电流(例如负载短路)而需要断路器的触头分断时，在动静触头间立即产生电弧，这不仅有碍于电路的及时分断，还会使触头烧损。电压越高，电流越大，电弧功率也就越大。因此，断路器的一项最重要的性能指标就是脱扣技术和脱扣能力。

　　当前的断路器脱扣技术主要有两种，热-磁式和电子式。而从结构上讲，则有内置式 (只有热-磁式)和可置换式两种。

　　下面表10.1是1到630A断路器脱扣器特性。

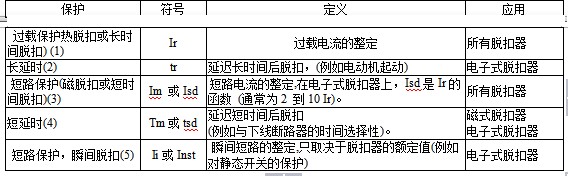

　　表10.1断路器脱扣器特性

　　(1)Ir是热磁式脱扣器热保护的阈值(有时写成Ith)或电子式脱扣器的长延时保护阈值。它取决于选定设置的反响曲线定义;

　　(2)tr是长延时热保护延时时间的一个设定值;

　　(3)Im是热-磁式脱扣器单元的磁阈值，Isd是电子式脱扣器的短延时设定阈值;

　　(4)Tm是磁保护热-磁式脱扣器单元的延时时间 (可调整或修正的)，tsd是电子式脱扣器单元短延时保护的延时时间(一般是可调整的)。

　　(5)Ii是瞬时脱扣阈值。

　　(2) 断路器的选择性

　　选择性取决于断路器的正确选择和整定，发生故障时，它只脱扣上线的第一个断路器。将电气系统中承受故障影响的部分严格地限制在最小的范围内。这就是断路器机电保护的故障隔离功能。表10.2是选择性的类型

　　表10.2选择性的类型

　　以下三个参数是选择断路器时必须首先要确定的：

　　额定值：选择断路器的额定值(电流)必须大于受保护的下线电缆的额定电流;

　　分断能力：选择断路器的分断能力必须大于安装点的短路电流;

　　Ir 和 Im 阈值：Ir 和 Im 阈值取决于上线和下线的脱扣器;

　　表10.3给出了如何确定Ir 和 Im的整定阈值以确保选择性。

　　表10.3 Ir 和 Im 的阈值选择

　　[NT:PAGE=配电级联保护和断路器的选择$]

　　10.3 线缆选择与安装

　　所有的供电设备都是用线缆连接在一起而成为一个完整的系统的，线缆连接的正确性和质量直接影响供电设备功能的发挥和对负载的供电质量。线缆的选择(包括线缆材质、线径、绝缘和屏蔽性能)是供配电系统设计和机房建设时必须要认真考虑的重要因素之一。

　　(1)线缆的传输阻抗

　　由于线缆存在阻抗(主要表现为电阻)，当电流在线缆中流动时，就在线缆中产生压降。

　　线缆的电阻表达为：

　　R=ρ×L/ S

　　ρ：电缆的材质导电率(Ω.m);S：截面(m2);长度L(m)。

　　以铜、铝为例，对于同一根导线，长10m，截面10mm2=10-5m2

　　采用铜质材料时，电阻R=1.7×10-8×10/10-5=1.7×10-2(Ω)=0.017(Ω)

　　采用铝质材料时，电阻R=2.9×10-8×10/10-5=2.9×10-2(Ω)=0.029(Ω)

　　(2)线缆温度限制

　　线缆温升是因为线缆存在着阻抗，它的电阻成分直接消耗功率，如果线缆的电阻为R，流过的电流为I，则损耗为：P=I2R

　　对于不同的电流波形，线缆损耗的结果也不一样。在本文第七篇“7.3 谐波对供电系统的影响”一节中已经有过论述(见图7.5)。

　　线缆中流过电流时，由于电阻功耗而产生温升，电阻率ρ不仅和导体的材料有关，还和导体的温度有关。在温度变化不大的范围内，几乎所有金属的电阻率随温度作线性变化，其变化规律为：

　　ρ=ρo(1+aT)。

　　T：式中是摄氏温度;ρo：O℃时的电阻率;a：是电阻率温度系数。

　　造成线缆温升过高的原因是：

　　线缆选择截面小，线缆中电流密度过高;

　　线缆布局密度高，散热条件差;

　　线缆中电流谐波成分大。

　　在不同的温度下，电阻率随温度改变而改变，线缆的电阻随着温度的升高而变大，一

　　个简单的极端的例子是：一个220V/100W电灯灯丝的电阻，未通电时只有40欧姆左右，通电时是484欧姆。

　　线缆温升过高的不良后果是，会提高局部环境温升，影响电路的工作稳定性，严重时，过高的线缆温升会破坏线缆绝缘性能，直接引起设备故障，甚至造成火灾。

　　(3)传输电压降限制

　　线缆传输对供电系统功能最直接的影响是传输压降。负载设备对输入电压范围和稳定精度都是有严格要求的，电流在传输过程中，由于存在着线缆传输压降，可能使最终的电压值超过负载允许的输入电压范围，从而影响设备的工作状态。例如UPS输出电压的稳定精度是±1%，而UPS输出端到IT设备的距离很长，如果线缆传输压降>5%，那么输送给IT设备的实际的下限电压就是-6%。即使IT设备仍可正常运行，却也工作在非最佳状态，如果IT设备输入电压允许的范围是额定电压的±5%，就会因输入电压超限而报警设置宕机。

　　在数据中心机房设计建设中，针对线缆传输压降问题的规范是最大允许的压降：

　　对交流电路，≤3% (50或60 Hz);

　　对直流电路为，≤1% 。

　　[NT:PAGE=线缆选择与安装$]

　　10.4 供配电系统的安装要求

　　供电系统设备的布局设计和安装，是机房建设工程中最繁杂也是最重要的一项，设备安装设计和安装质量直接影响数据中心的供电质量。下面讲的是有关场地规划和各子系统的安装要求。

　　(1)场地规划和设备安装的一般原则

　　在机房建设和供配电系统安装阶段，一是要认真地做好场地规划，二是根据供电设备运行的要求，对安装环境和条件做必要的符合规范的设计和准备。

　　场地规划及其所有的预备工作需要考虑的因素包括：

　　设备的重量和结构尺寸(涉及楼板承重、机房空间);

　　运行和维护条件 (安装条件、可维护性、维修空间等);

　　必须满足的温度和湿度条件(涉及设备可靠运行条件);

　　安全(包括线缆布局、消防等)要求;

　　房间的通风和空调要求(涉及设备运行条件和环境污染);

　　设备的IP保护等级和噪声等级(涉及设备运行条件和环境污染);

　　系统管理及相应的监控、检测设施;

　　设备机房(特别是电池)的设计和施工;

　　(2)机房配电系统的安装

　　机房由大楼引入电源供电，低压系统配电采用TN-S系统。低压配电设计要求结构紧凑，防护等级高，所有MCCB、ACB及配件均与消防讯号联动。总配电柜集中设置便于操作检修，考虑到将来设备的扩充，各开关屏均设备用回路，各种电器元件、自动空气开关、熔断器、接触器等符合设备负载电压、电流要求。

　　配电柜通常是由自动控制互投开关(或ATS)、隔离开关、熔断器、接触器、继电器、电表、指示灯、按钮、开关等机电元器件、半导体元器件和柜体组成。

　　在设计配电柜时，首先要考察IT用电设备、机房辅助用电设备、备用供电设备等各方面的控制和级联关系;其次要了解各种用电设备的负荷，控制开关的安装位置，使用便利性，配电柜内布局整齐、统一，提高模块化程度。

　　为防止机房内辅助用电设备在运行时可能对IT系统造成的干扰，一般将IT系统中的辅助设备用电自成系统，称为辅助供配电系统。数据中心中的辅助用电设备主要包括各类照明灯具、维护设备以及辅助插座等。

　　(3)对配电柜的一般要求

　　下面是对各种配电柜设计的一般性要求：

　　配电柜编号应加配电柜的用途，如：5号UPS电源输入柜;

　　不同性质的供电对象不宜放在一个柜内控制;

　　配电柜内要留有备用电路，做机房设备扩充时用电;

　　配电柜内选用的自动控制开关、接触器、熔断器、隔离开关等部件，要性能可靠，技术指标达到设计要求;

　　配电柜内应有应急开关。当机房内出现严重事故或者意外火灾时，应能立刻切断IT系统设备供电、空调系统供电、新风设备供电;

　　配电柜应设置电流表、电压表，供检查电源电压、电流以及三相间平衡关系;

　　配电柜内各分路供电应设置指示灯，表示各路电源通断情况;

　　配电柜内应根据供电负载要求，设置中性线和接地线的连接装置，中线与地线及配电柜外壳绝缘。

　　配电柜内采用的母线、接线排及各种电缆、导线、中性线、接地线等，都应符合国家标准。并按国家规定的颜色标志、编号;

　　配电柜内各种开关、手柄、操作按钮，应标志清楚，防止使用中出现误操作;

　　配电柜内铝排与铜件相接时，要采用铝铜过渡材料。如铝铜过渡材料有困难，铜件上一定要镀锡;

　　有些特殊用途的配电柜，可根据要求设报警装置;

　　配电柜绝缘性能，应符合国家标准《电气设备交接试验标准篇》中的要求，一般情况下不小于0.5MΩ

　　主机房列头柜输出(一般是单相)应采用模块化器件，可方便的调整三相负载的平衡状态;

　　[NT:PAGE=供配电系统的安装要求$]

　　[NT:PAGE=IT设备专用电源插座(机架PDU)$]

　　10.6机房辅助设备用电插座

　　[NT:PAGE=机房辅助设备用电插座$]

　　10.7 UPS系统设备的安装与管理

　　在数据中心机房供电系统设备布局和安装工作中，不论从工作量来看，还是从系统的复杂性和维护管理重点来看，UPS供电系统都是最重要的。UPS设备安装和管理工作包括UPS设备开箱检查、安装调试、维护条件的建立和正确的使用管理全过程。

　　(1)设备验收检查

　　UPS设备验收检查主要有以下内容：

　　设备应完整无损，外观上不应有硬损伤，异常变形或损坏，更不应有碰坏之处;

　　型号种类应与合同相符;

　　附件应齐全，附件的型号、数量应与合同相符;

　　备件应齐全，备件的型号、数量应与合同相符;

　　随机资料应齐全，包括出厂检查合格证、产品性能说明书、出厂测试记录、产品安装说明书、保修卡等;

　　随机专用工具应齐全;

　　检查电池的性能、型号、容量应符合设备的要求。

　　(2)安装调试的准备工作

　　一般UPS设备安装调试前应做的工作如下：

　　货物验收;

　　设备存放：最好保持原包装存放，存放环境要干燥通风，要有防雨水遮盖，防止一切化学及有毒害物质的侵蚀。在存放时要注意保存期限，一般不要超过规定的有效保存期。特别是UPS设备所配用的电池，存放期规定不要超过6个月;

　　就位：UPS设备在搬运和就位的过程中最好保存原包装。在搬运的过程中由于UPS主机及其蓄电池都比较重，要准备好吊车或者铲车。还要检查搬运通道的空间是否合适，搬运通道的地面承载能力是否能达到运载重量的要求;

　　场地准备：在UPS就位环境的准备中，应注意以下几个问题：

　　地面承重的要求;

　　安装面积的要求：UPS设备如果采用密封电池组，可以直接安装在机房内，也可单独安装在UPS电源;

　　工作间的面积：对于20kV以下的UPS电源工作间面积应为10～20m2;对于20kVA～60kVA的UPS，电源工作间面积不小于20m2;对于60kVA以上的大型UPS电源的工作间面积应大于40m2;

　　安装物理环境要求：UPS电源工作间的温、湿度应控制在计算机设备工作要求范围内。UPS设备(不包括电池)对物理环境的要求是：

　　环境温度范围：0°C到 +40°C;

　　建议的温度范围：20°C到 25°C;

　　最高温度： 40°C连续运行8小时;

　　最大相对湿度：≦95%，在25°C时;

　　最高海拔高度：1000米。

　　安装周围空间的要求：在UPS设备就位处周围，应留出1m以上的距离;

　　日常通风要求：UPS设备工作间要有空调及通风设备，通风设备和空调应在UPS电源就位前就做好安装的工作。UPS电源间，要避免阳光直射，尤其对单设蓄电池间的场地;

　　安装地面的要求：UPS设备最好安放在为UPS设备专做的支架上。在支架周围铺设活动地板。在UPS电源主机柜和蓄电池柜下方的活动地板上要有开口，做为电缆入口和冷气的进口，对活动地板开口要保证有效的通风效果;

　　安装灯光的要求：UPS电源工作间的灯光照度应符合计算机机房的要求。

　　(3)UPS电源输入输出接线

　　准备UPS电源输入输出接线时应做好以下工作：

　　UPS必须配置输入配电柜，输入配电柜的三相开关做输入UPS电源的隔离开关。

　　UPS配电保护器的选择应与UPS电源的标准设备一致;

　　对输入配接线的要求：三相五线制：三根火线+中性线+地线;

　　对输出配接线的要求：三相四线制：三根火线(相线)+中性线;

　　主机与蓄电池的连线：主要考虑传输压降≤1%;

　　交流电缆的选择与施工的要求：UPS电源输入输出接线都要使用多股铜芯线的标准电缆。电缆的接头要装有合格铜制接线鼻，用压线钳压死后并要搪锡。选用输入输出电缆的截面积要符合UPS电源安装手册中提出的要求，传输压降≤3%;

　　UPS输入输出的功率电缆，以及任何辅助导线，都应该能够通过UPS的底部或活动地板进入UPS机柜;

　　接线端子应该具有清晰的标识以方便安装。连接工作应该在UPS机柜的正面进行。所有的连接工作应该是直接完成的，无需预先拆下任何其它的连接;

　　中线导体应该加粗来应付3次及3n次的谐波电流，在谐波电流大的场合，中线导体的尺寸应该是各相线导体的1.5倍。

　　(4)管理与维护

　　UPS电源在使用管理中应注意以下问题

　　要有专门的经过培训的工程技术人员维护管理，并尽可能减少人为管理不当和操作故障;

　　UPS设备运行环境应保持一定的温度和相对湿度，保持清洁、无灰尘、无污染、无有害气体。一般温度控制在5℃以上，25℃以下，相对湿度在50±10%的范围;

　　UPS设备运行要有一个良好的电网环境，UPS电源输入线是单独从变压器引来的一路电。在这一路电中，不能再接其它用电设备;有条件时，在UPS电源输入前接交流稳压电源或隔离变压器;

　　在UPS电源输出端应设专用配电柜，经配电柜后分别接列头柜或IT机架PDU;

　　定期测试UPS的工作性能参数，包括：输入电压、输入电流、输出电压、输出电流、输出频率、功率因数、电池充电电压、充电电流等参数;

　　做好UPS电源每日工作情况记录;

　　UPS电源输出电路只能供IT设备使用，切忌接其它用电设备;

　　经常检查UPS电源的地线是否良好，物理环境(主要是空调与通风)是否正常;

　　建立一套经常性和定期性维修制度，要定期检查UPS电源各部位的信号波形和温度，及时发现设备存在的隐患，提早预防，减少运行中的故障。

　　[NT:PAGE=UPS系统设备的安装与管理$]

　　10.8 电池的安装与维护

　　(1)安装准备

　　安装前要对蓄电池逐个进行检查。检查内容如下：

　　蓄电池外观应完整无损;

　　蓄电池电解液无外渗现象;

　　蓄电池各接线柱和接线连接装置应牢靠;

　　单个蓄电池的空载电压和带载的电压，应符合蓄电池的技术性能要求;

　　多组蓄电池的串并联接法应符合规定，各组蓄电池的电压差别应在控制范围内;

　　如果UPS电源配用的蓄电池是开启式，还应逐个检查电解液的高度是否符合要求;

　　开箱检查合格后，方可进行安装调试。安装时必须要考虑的主要因素包括地板承重、物理环境(温度、湿度、防护IP等级、维护条件)、通风、布局、消防、安全等。

　　承重：电池是重量/体积比相对较大的设备，布局设计时不宜叠放数量过多，当电池允许摆放面积有限不得不叠放数量较多时，应对地板承重做承重处理;

　　(2)通风

　　必须考虑保证一个最小的通风量，通风可以是自然对流、强迫对流，或者安装空调。选择通风方式取决于必须排除的热量和房间的大小，无论哪种通风方式，均需考虑室外引入空气的过滤与净化。

　　通风量要根据电池容量、最大放电电流和电池类型通过计算确定。

　　非密封电池：

　　d=0.05xNxIm，其中

　　d─每小时排风量的立方米数;N─电池的单体数;Im─最大负载电流(A);

　　密封电池

　　一般用途房间内的通风量就足够了。

　　(3) 电池单体的摆放

　　相邻两个裸露导体部分之间的电压小于150V。如果这个条件不能满足，必须安装电池接线端子的防护罩和必须使用绝缘电缆进行连接，同时铺设特殊的维护区地板，为维护人员提供可靠的立脚点，与地面相隔离，并且在电池周围提供最少一米宽的人行通道。

　　(4) 电池的连接

　　连接线必须尽可能地短，以减少线路压降。

　　(6) 电池保护断路器

　　断路器通常安装在UPS输入配电柜中。

　　(7) 消防设备

　　除机房的消防系统外，电池房还要配置干粉式、二氧化碳式灭火器或沙子等灭火物资。

　　[NT:PAGE=电池的安装与维护$]

　　10.9 机房照明系统

　　数据中心机房照明系统设计和安装情况的好坏会影响机房内工作人员的工作效率和身心健康，因此要对机房照明系统进行科学合理的设计。机房照明系统分为普通照明和应急照明两大类。

　　(1)普通照明：

　　机房各类房间对照度的要求各不相同，一般来说，最低标准为:

　　主机房照度不少于300Lx;

　　基本工作间、第一类辅助工作间的平均照度不少于200Lx

　　第二、三类辅助工作间及办公室应符合国家建委标准TJ34---79(工业企业照明设计标准)

　　楼道照度不少于100Lx

　　与此同时，设计中对机房照明的均匀度、稳定性、光源的显色性、眩光和阴影等指标也要认真考虑。通常采用光源的色温为3300K，是最接近日光的颜色，工作人员在机房内即使长期工作，眼睛也不会感觉疲劳。

　　(2)应急照明

　　应急照明又称事故照明，是在正常照明因故障或检修时提供的照明。国家标准《电子计算机机房设计规范》中规定：主机室及已记录的媒体存放间中距地面0.8米处的测量照度不应低于10Lx，主通道及有关房间中照度不应低于5Lx。

　　主机房和辅助区不小于规定照度的10%;机电房以及有人值守的房间，备用照明的照度值不小于一般照明照度的50%;

　　事故照明的供电要与工作照明分开,属重要负荷回路，应单独设立专门的供电线路，每套灯具配有蓄电池供电,也可采用独立的UPS供电;

　　此外，应急照明的电源控制要能快速、可靠地自动投入，且与正常照明电源联动，即在正常照明断电后应急照明的电源应能迅速、可靠地接通。

　　责任编辑：GOCN[NT:PAGE=机房照明系统$]

　　辅助插座主要有以下作用：

　　为IT的通用测试设备提供临时电源;

　　为临时局部照明提供临时电源;

　　为清扫机房的吸尘器等设备提供临时电源。

　　这些设备通常采用单相电源，电压为220V。这样每个辅助插座至少应具有二孔和三孔各一个，总容量一般小于10A，每12-15m2左右设置一组。在机房内通常将该类辅助插座安装在活动地板上或利用暗线安装在墙上。

　　机房辅助用电插座一般分为两种，即机房辅助设备专用插座和一般性备用插座。

　　机房辅助设备用电插座在设计安装时应注意以下问题：

　　插座的容量应符合机房辅助设备对用电量的要求，且有一定的余量;

　　插座的相序或者相(火)线与零线的接线方式，应符合设备的要求;

　　辅助插座应专供规定设备使用，一般不接其它设备使用;

　　应采用组合型插座盒，既有2孔插座，也有3孔插座，总容量一般为10～15A。2孔插座接相(火)线和零线;3孔插座接相(火)线、零线和地线。接线方式应为左零右火(相);

　　在机房内主要工作间，应设三相动力电源插座。一般是4孔插座，容量应选20～30A，以备机房内有三相用电设备使用;

　　机房一般性插座的安装方式：

　　插座安装在墙壁下方：安装在墙壁下方的插座多为一般备用插座。在无活动地板的工作间，也有设备专用插座。这类插座安装时，要与墙面平整，在墙内导线要穿钢管、走暗线;

　　插座装在活动地板下：安装在活动地板下的插座，多以插座箱的形式放置在活动地板下。这类插座箱结构严谨，有各种形式的插座提供使用，在插座箱上装有熔断器。插座箱在地板下可以自由移动，也可以取出放在活动地板上使用;

　　插座装在活动地板背后：安装在活动地板背后的插座，也多以插座箱的形式出现。插座箱固定在活动地板背后，在活动地板上开一长方形孔，插座从长孔中露出。平时在长孔上盖一块盖板，用时将盖板去掉;

　　插座配置数量：主机房内每20m2设一套插座箱;终端室内每10m2设一套插座箱;其它工作间通常设l～2套插座箱;

　　一般备用插座盒：在各工作间及机房内走廊墙壁下都应设置。　　10.5 IT设备专用电源插座(机架PDU)

　　IT设备机架化，要求在IT设备机架中配置IT设备专用电源插座，通常称“机架PDU”。

　　机架PDU在机架中的安装位置，一般有两种方式，一是在机架中占1U或两个1U位置，二是在配置在机架两侧，由于不占机架IT设备的位置，所以也称“0U”。“0U”PDU允许IT设备就近接线，输出插座数量和每个插座输出电流容量都可根据机架需要配置不同的规格，使用灵活方便，因此是当前数据中心机架中使用最多、也是优先推荐的机架配电方式。

　　在机房建设中对机架PDU的设计和安装要求如下：

　　机架PDU每个插座的输出容量，要满足对应的单台IT设备的最大用电量的要求，且有一定的余量;

　　每个机架PDU输出插座的数量应大于每个机架中可能配置的最多的IT设备数量，考虑系统扩容需求，应有一定的裕量;

　　机架PDU输出插座的相序或相(火)线与零线的接线方式，应该符合设备的要求;

　　机架PDU输出插座在结构方式上，应与对应设备上的引入线插头相吻合;

　　机架PDU的进线端来自列头柜，应采用防溅插头座，可无工具拔插安装;

　　机架PDU应有电流检测、保护和通信功能，以便维护人员很方便地了解机架中电源分配情况和IT设备运行状态;

　　机架PDU只供机架IT设备使用，不允许接一般电气设备。
